無人機作為集航空航天、機械制造、電子信息于一體的高科技產品，其飛行性能、續航能力與作業穩定性，完全依賴于核心零配件的加工精度與綜合性能。從承載機身的碳纖維復合材料支架，到控制飛行姿態的伺服電機軸，從保障動力傳輸?shù)臏p速器齒輪，到實現精準定位的GPS天線座，每一個零配件都需在“輕量化”與“高精度”之間找到完美平衡。精密機械加工技術憑借對材料特性的精準把控、對加工參數的精細調節，成為破解無人機零配件加工難題的核心支撐，為無人機向長續航、高載荷、高可靠性方向發展提供了堅實的制造保障。
一、無人機零配件精密加工的核心技術訴求
無人機的飛行環境復雜多變，對零配件的性能要求呈現“多維嚴苛”特征，這直接決定了精密加工必須突破傳統制造的技術邊界，形成針對性的工藝解決方案。
1. 輕量化與高強度的材料加工平衡
為提升續航能力，無人機零配件普遍采用鋁合金（6061-T6、7075-T7451）、鈦合金（TC4）、碳纖維增強復合材料等輕質高強度材料。其中，7075鋁合金的比強度可達200MPa/(g/cm3)以上，但加工時易產生加工硬化；碳纖維復合材料則存在各向異性，切削時易出現纖維剝離、分層等缺陷。精密加工需通過優化刀具選型與切削參數，在去除材料實現輕量化結構的同時，確保零件強度不受損傷，如無人機機臂加工后，其抗彎強度需保留原材料的95%以上。
2. 微米級精度保障飛行穩定性
無人機的飛行姿態控制對零配件精度極為敏感，核心傳動零件如減速器齒輪的齒距誤差需控制在±0.005mm以內，伺服電機軸的圓度誤差不得超過0.002mm，否則會導致動力傳輸頓挫，影響飛行平穩性。對于無人機攝像頭云臺支架，其安裝面的平面度誤差需≤0.003mm，以確保攝像頭拍攝時無抖動。精密加工需通過多軸聯動控制與閉環檢測技術，將零件尺寸公差穩定控制在微米級范圍，滿足無人機高精度裝配需求。
3. 復雜結構的一體化成型需求
現代無人機零配件多采用“集成化設計”，如無人機中心架需同時集成電機安裝座、電池接口、信號接口等多個功能結構，傳統分步加工易產生定位誤差。精密加工需具備復雜型腔、異形曲面的加工能力，通過一次裝夾完成多特征加工，減少裝夾次數，確保各功能結構的位置度誤差控制在±0.01mm以內，提升零配件的裝配效率與可靠性。
4. 嚴苛環境下的表面性能保障
無人機常在高空、濕度變化大、粉塵較多的環境中作業，零配件需具備良好的耐磨性、耐腐蝕性與抗疲勞性。例如，無人機螺旋槳軸需承受高頻次的啟停沖擊，其表面硬度需達到HRC50以上；機身外殼則需具備抗紫外線老化能力。精密加工需結合表面強化工藝，在保證精度的同時提升零件表面性能，延長無人機服役壽命。
二、無人機零配件精密加工的核心工藝與應用實踐
針對不同類型無人機零配件的結構特征與性能要求，精密機械加工形成了以數控加工為核心，特種加工為補充的多元化工藝體系，實現了從原材料到合格零件的精準轉化。

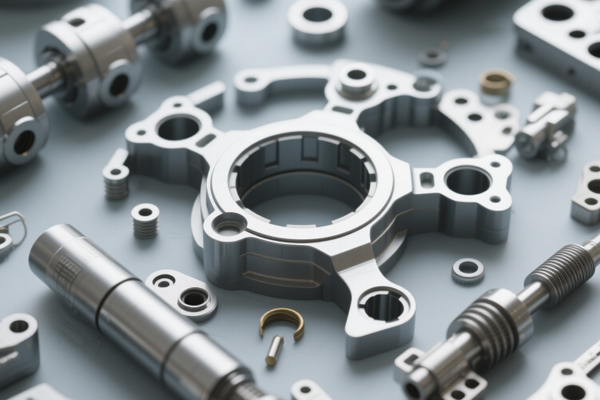

1. 數控銑削：復雜結構件的成型核心
數控銑削憑借多軸聯動能力，成為無人機復雜結構件如機身框架、云臺支架、電機座等的主要加工工藝。對于采用7075鋁合金的無人機中心架，采用五軸聯動數控銑床加工，通過UG軟件生成螺旋線切削路徑，配合硬質合金涂層刀具（AlTiN涂層），切削速度設定為1200m/min，進給量0.15mm/r，背吃刀量0.8mm，可一次性完成框架的異形曲面、安裝孔系、減重槽等特征加工。加工過程中，通過機床自帶的探頭進行在線檢測，實時修正加工誤差，確保各安裝孔的位置度誤差≤±0.008mm。
針對碳纖維復合材料零件，采用金剛石刀具進行高速銑削，切削速度提升至3000m/min，進給量控制在0.05mm/r，減少纖維分層現象。加工后通過超聲波檢測，確保零件內部無缺陷，表面粗糙度達Ra0.8μm，滿足裝配與外觀要求。
2. 數控車削：軸類零件的精度保障
無人機的電機軸、螺旋槳軸、減速器輸出軸等軸類零件，精度要求高且需具備良好的表面光潔度，數控車削是其加工的核心工藝。以TC4鈦合金伺服電機軸為例，采用高精度數控車床加工，主軸轉速設定為2000r/min，粗車時背吃刀量2mm，精車時背吃刀量0.1mm，進給量0.02mm/r。為減少鈦合金加工時的粘刀現象，采用油霧冷卻方式，冷卻介質為專用鈦合金切削油，確保加工后軸的圓度誤差≤0.001mm，表面粗糙度Ra0.4μm。
對于帶有螺紋的電機連接軸，采用車削中心的同步攻絲功能，實現外圓加工與螺紋加工的一體化，螺紋精度達6H級別，避免二次裝夾導致的同軸度誤差，確保軸類零件裝配時的配合精度。
3. 電火花加工：難切削材料的精密成型
無人機的微型齒輪、精密模具等零配件，常采用淬火鋼、硬質合金等難切削材料制造，傳統切削加工易導致刀具磨損嚴重，加工精度難以保證，此時電火花加工成為理想選擇。以無人機減速器內的硬質合金微型齒輪（模數0.1，齒數20）為例，采用電火花成型加工，以紫銅為電極，脈沖寬度5μs，峰值電流8A，通過精準控制放電間隙，加工出的齒輪齒形精度達GB/T 10095.1-2008中的5級精度，齒面粗糙度Ra0.6μm，滿足高速傳動需求。
對于無人機燃油系統中的精密噴油嘴，其內部微小油孔（直徑0.1mm）采用電火花線切割加工，選用直徑0.03mm的鉬絲作為電極，加工精度達±0.002mm，油孔內壁光滑無毛刺，確保燃油霧化效果，提升無人機發動機的燃燒效率。
4. 增材制造：輕量化結構的創新實現
增材制造（3D打印）憑借“層層疊加”的成型原理，能實現無人機零配件的輕量化設計與復雜結構制造，尤其適用于小批量定制化零件生產。例如，無人機的仿生翼梁采用選擇性激光熔化（SLM）技術，以Ti-6Al-4V鈦合金粉末為原材料，打印出內部帶有蜂窩狀鏤空結構的翼梁，重量較傳統實心結構減輕60%，而抗彎強度仍保持在1100MPa以上，完全滿足飛行載荷要求。
對于無人機的傳感器外殼，采用光敏樹脂材料進行立體光固化（SLA）3D打印，打印精度達±0.01mm，表面粗糙度Ra1.2μm，后續經輕微打磨即可裝配使用，大幅縮短了研發周期，從設計圖紙到成品僅需3天。
三、無人機零配件精密加工的關鍵技術保障
無人機零配件的精密加工是一項系統工程，需從設備、工藝、檢測等多維度建立保障體系，才能確保加工質量穩定可靠。
1. 高精度加工設備的選型與校準
加工設備的精度直接決定零件加工質量，需選用高精度數控加工設備，如五軸聯動加工中心的定位精度≤0.005mm/m，重復定位精度≤0.003mm/m。同時，定期對設備進行校準，采用激光干涉儀檢測機床的幾何誤差，球桿儀檢測主軸與導軌的運動精度，確保設備處于最佳工作狀態。例如，每月對數控車床的主軸徑向跳動進行檢測，確保誤差控制在0.001mm以內。
2. 刀具與切削參數的優化匹配
根據無人機零配件的材料特性選擇適配的刀具，如加工鋁合金選用硬質合金刀具，加工鈦合金選用PCD（聚晶金剛石）刀具，加工碳纖維復合材料選用金剛石涂層刀具。同時，通過正交試驗優化切削參數，如加工6061鋁合金時，將切削速度從800m/min提升至1500m/min，進給量從0.1mm/r調整為0.2mm/r，加工效率提升50%，且零件表面質量更優。
3. 全流程質量檢測體系的構建
建立“加工前-加工中-加工后”的全流程檢測體系：加工前對原材料進行成分分析與力學性能檢測，確保材料符合要求；加工中采用在線檢測技術，如數控加工中心配備的接觸式探頭，實時測量零件尺寸，發現誤差立即調整加工參數；加工后采用三坐標測量?jī)x、光學投影儀、表面粗糙度儀等設備進行全面檢測，如對無人機螺旋槳軸進行檢測，確保其圓度、圓柱度、表面粗糙度等指標均符合設計標準。
4. 加工環境的精準管控
精密加工對環境要求極高，需建立恒溫恒濕的加工車間，溫度控制在20±1℃，濕度控制在50%-60%，避免溫度波動導致的設備熱變形與零件尺寸誤差。同時，車間需配備防塵、防震設施，空氣中的粉塵濃度控制在0.5mg/m3以下，地面采用防震設計，減少外界振動對加工精度的影響。
四、無人機零配件精密加工的發展趨勢
隨著無人機技術向長續航、高載荷、智能化方向發展，精密加工技術正呈現出“更精準、更高效、更智能”的發展趨勢。在精度方面，微納加工技術的應用將使零件加工精度從微米級向納米級突破，滿足微型傳感器等零配件的加工需求；在效率方面，高速切削與復合加工技術的融合，將實現零件的“一次裝夾、全面成型”，加工效率提升60%以上；在智能化方面，AI技術將與精密加工深度融合，通過分析歷史加工數據，自動優化切削參數，預測刀具壽命，實現加工過程的自主調控。
結語：無人機零配件的精密加工是衡量無人機制造水平的核心指標，其技術發展直接推動無人機產業的升級迭代。從數控銑削的復雜成型到增材制造的輕量化創新，從電火花加工的精準蝕除到全流程的質量管控，每一項技術突破都為無人機性能的提升注入了動力。未來，隨著精密加工技術與新材料、人工智能等技術的深度融合，必將誕生更多高性能的無人機零配件，推動無人機在航空測繪、應急救援、農業植保等領域?qū)崿F(xiàn)更廣泛的應用，開啟無人機產業發展的新篇章。
